关于项目

在2008年北京举办奥运会之际，亚米索服成功接办了奥体中心直燃机房整体控制的项目。

这是公司的荣幸，也是公司的宝贵经验，同时证明了公司的实力。

迄今为止系统运行正常，项目考验了公司，也使我们提高了实力。

之后亚米索服又承接了奥体中心地下电缆隧道换风整体自控系统，与奥体中心保持了长期合作关系。

---

系统构成

1、 直燃机

奥体中心能源设备机房共有直燃机三台，夏季制冷冬季采暖，以保证各训练场馆的适宜温度。每台直燃机的PLC通过RS485通讯协议与主控室的工控机相连，监视直燃机的运行状态及故障，同时自动时控制冷冻水一次循环泵及冷却水循环泵，空调暖水循环泵的启停，并监视各个泵的状态。

2、 热水锅炉

奥体中心能源设备机房共有热水锅炉三台，用于保证冬季采暖，每台锅炉的PLC通过RS485通讯协议与主控室的工控机相连，监视锅炉的运行状态及故障，同时自动时控制采暖水一次循环泵启停，并监视各个泵的状态。

3、 PLC控制柜

奥体中心能源设备机房共有PLC控制柜三台，PLC-1柜放置于主控室是整个Contrell Link网络的核心，PLC-2柜放置在水泵房，PLC-3柜放置在主控室对面的配电室，三台控制柜用以采集锅炉、直燃机、采暖水一次循环泵、采暖水二次循环泵、冷冻水一次循环泵，冷冻水二次循环泵，冷却水循环泵、补水系统补水泵，通排风机，冷却塔风机等的运行参数及各管路的温度、流量等模拟量，并在工控机画面中显示。

4、 工控机

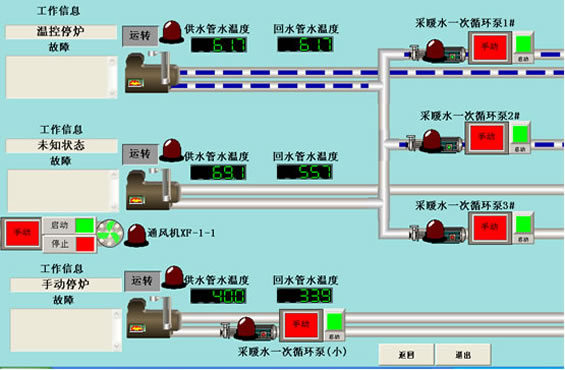

工控机选用研华工控机，组态软件选用三维力控组态软件，配置8串口的通讯串口卡，分别与主控室的PLC柜，三台锅炉的PLC，三台直燃机的PLC进行通讯。

---
